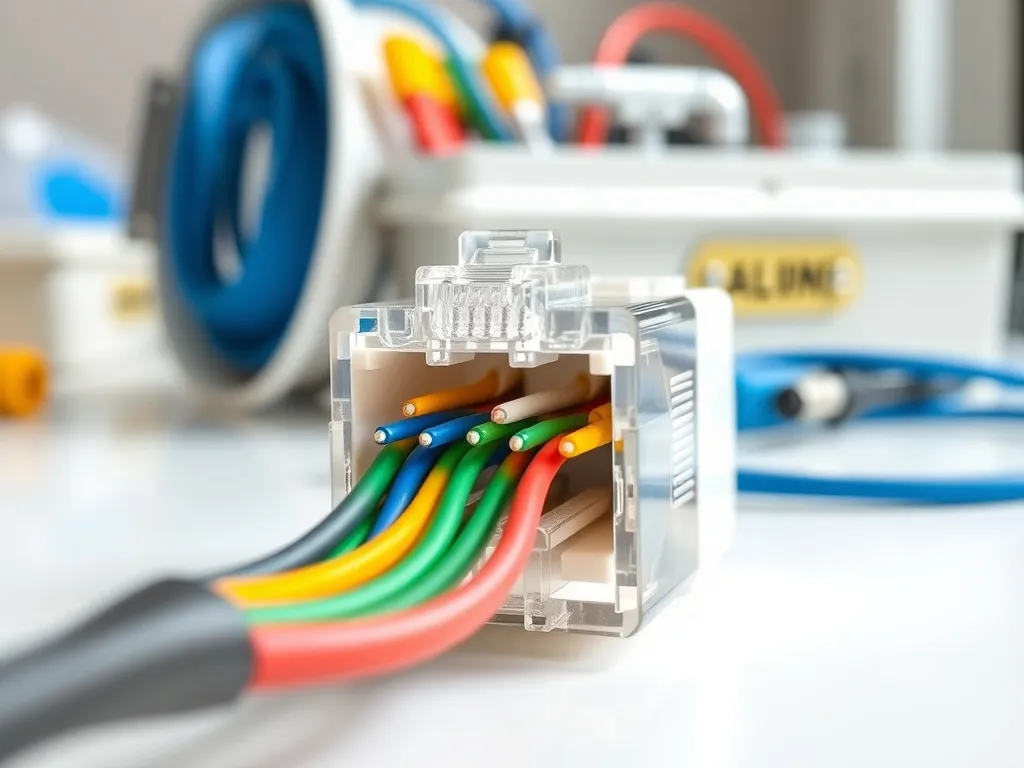

RJ45 standard B – schemat podłączenia i kolejność przewodów
Złącze RJ45 to najczęściej stosowany interfejs do łączenia urządzeń sieciowych w domach i biurach. Poprawne ułożenie przewodów według standardu T568B jest podstawą, by sieć działała stabilnie i bez zakłóceń. Stosując odpowiedni schemat, zapewniasz nie tylko prawidłową transmisję danych, ale i wsparcie dla technologii takich jak Power over Ethernet, dzięki czemu jednym kablem możesz przesłać zarówno dane, jak i zasilanie.
Każdy z ośmiu przewodów w kablu Ethernet ma ściśle określoną funkcję. Jeśli zamienisz je miejscami lub podłączysz błędnie, sygnał może być osłabiony, a urządzenia nie połączą się z siecią. Dlatego istotne jest zachowanie właściwej kolejności, zwłaszcza jeśli korzystasz ze złączy renomowanych producentów, np. Seetronic, które wymagają precyzji montażu.
Dlaczego poprawne podłączenie przewodów jest istotne?
Prawidłowe podłączenie przewodów w RJ45 przekłada się na niezawodność działania sieci i jakość połączenia. Każda pomyłka może skutkować przerwami w transmisji danych, spadkiem prędkości lub całkowitym brakiem komunikacji między urządzeniami. W przypadku Power over Ethernet niewłaściwe podłączenie może nawet uszkodzić sprzęt, gdy napięcie trafi w nieodpowiednie miejsce.
Stosowanie standardu T568B pozwala zachować kompatybilność z większością instalacji sieciowych oraz gwarantuje, że sygnał przesyłany przez kabel zostanie poprawnie odczytany przez każde urządzenie obsługujące Ethernet. To szczególnie ważne podczas rozbudowy lub modernizacji infrastruktury sieciowej.
Jak wygląda kolejność kolorów przewodów w standardzie B?
Kolejność przewodów według standardu T568B jest z góry ustalona i powinna być ściśle przestrzegana. Poniżej znajdziesz tabelę z opisem kolorów oraz funkcji poszczególnych żył w kablu Ethernet:
| Pin | Kolor przewodu | Funkcja |
| 1 | Biało-pomarańczowy | Transmisja danych (+) |
| 2 | Pomarańczowy | Transmisja danych (–) |
| 3 | Biało-zielony | Odbiór danych (+) |
| 4 | Niebieski | Nie używany / PoE (+) |
| 5 | Biało-niebieski | Nie używany / PoE (–) |
| 6 | Zielony | Odbiór danych (–) |
| 7 | Biało-brązowy | Nie używany / PoE (+) |
| 8 | Brązowy | Nie używany / PoE (–) |
Takie rozmieszczenie gwarantuje prawidłowe działanie sieci, także w przypadku zastosowań wymagających przesyłania zasilania przez kabel.
Jakie są różnice między standardem A a B?
Podstawowa różnica pomiędzy T568A a T568B polega na zamianie miejscami par zielonej i pomarańczowej. W standardzie B na pinach 1 i 2 znajduje się para pomarańczowa, a na 3 i 6 para zielona – w standardzie A jest odwrotnie. Pozostałe przewody nie zmieniają swojego położenia, dlatego mieszanie obu schematów w jednej instalacji może prowadzić do nieprawidłowości.
Jak podłączać przewody, aby uniknąć błędów?
Najważniejsze przy montażu wtyku RJ45 to dokładne ułożenie wszystkich żył według wybranego standardu oraz ich staranne zaciśnięcie w złączu. Pomyłki zdarzają się najczęściej przy podobnych do siebie kolorach, na przykład niebieski i biało-niebieski bywają łatwe do pomylenia. Zanim przystąpisz do zaciskania, rozprostuj przewody i sprawdź ich kolejność jeszcze raz.
Jakie są najczęstsze błędy przy podłączaniu przewodów?
Pamiętaj, aby zawsze sprawdzić schemat podłączenia przed rozpoczęciem pracy, aby uniknąć pomyłek, które mogą prowadzić do problemów z siecią.
Do najczęściej spotykanych błędów należą: zamiana kolejności przewodów, niepełne dociśnięcie żył w gnieździe, czy użycie różnych standardów na obu końcach kabla. Takie niedopatrzenia mogą powodować niestabilność sieci, trudności w przesyłaniu danych lub nawet całkowity brak połączenia. W przypadku sieci obsługujących Power over Ethernet błędy montażowe mogą skutkować uszkodzeniem sprzętu, dlatego precyzja wykonania każdego przewodu ma bezpośredni wpływ na bezpieczeństwo i niezawodność instalacji.
Co warto zapamietać?:
- Standard T568B jest kluczowy dla prawidłowego podłączenia przewodów w złączu RJ45, co zapewnia stabilność sieci Ethernet.
- Poprawna kolejność przewodów zapobiega osłabieniu sygnału i problemom z komunikacją między urządzeniami.
- Kolejność kolorów w standardzie B: 1 – biało-pomarańczowy, 2 – pomarańczowy, 3 – biało-zielony, 4 – niebieski, 5 – biało-niebieski, 6 – zielony, 7 – biało-brązowy, 8 – brązowy.
- Najczęstsze błędy to zamiana kolejności przewodów, niepełne dociśnięcie żył oraz mieszanie standardów A i B.
- Precyzyjne wykonanie i sprawdzenie kolejności przewodów przed zaciskaniem jest kluczowe dla bezpieczeństwa i niezawodności instalacji.
